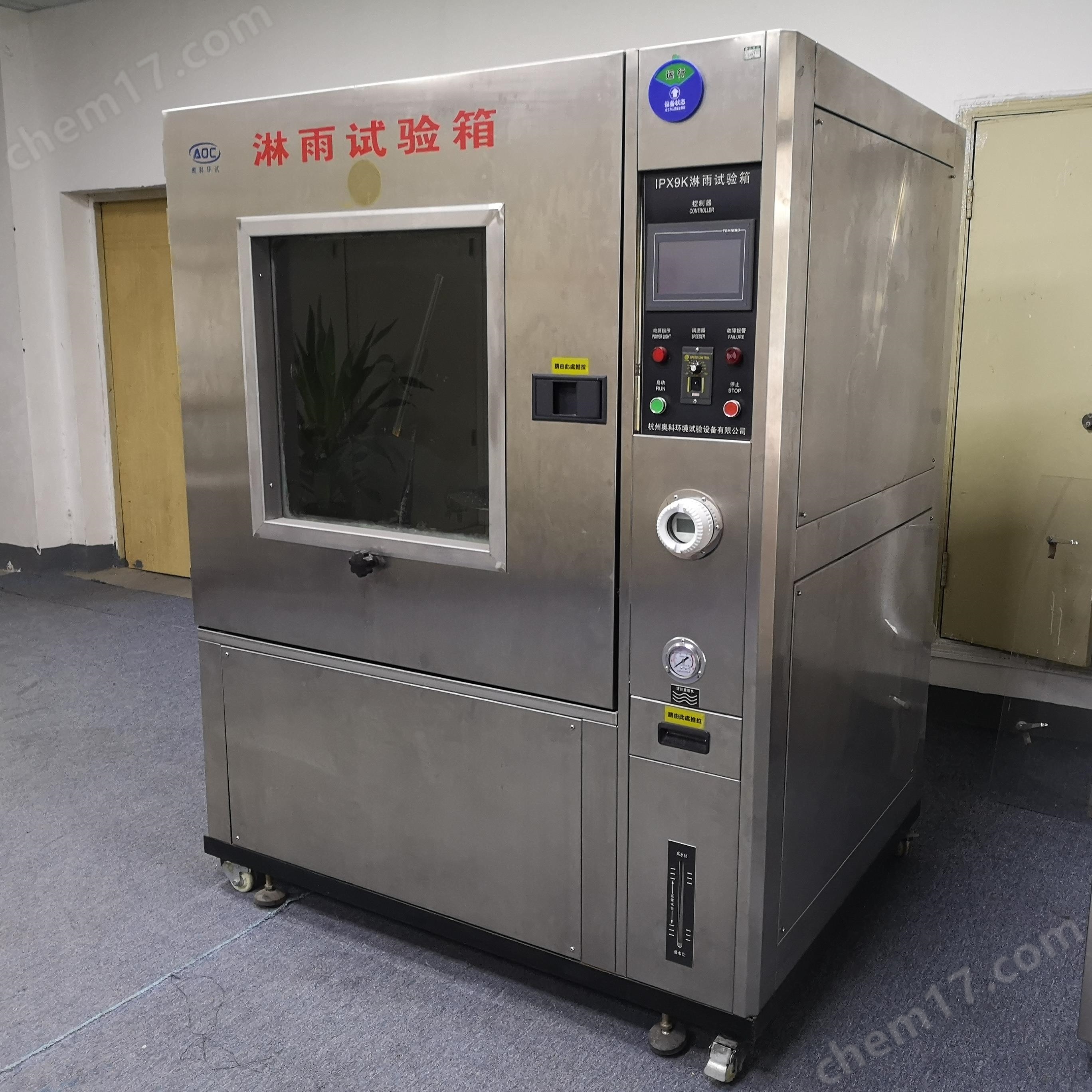

產品名稱：IPX9K高壓射流試驗箱/IPX9K淋雨試驗箱/蒸汽射流清洗試驗裝置 IPX9K高壓射流試驗箱 淋雨實驗箱 IPX9K高壓射流試驗箱 淋雨實驗箱
一、IPX9K高壓噴水試驗裝置設計依據：
1、試驗箱按照如下標準設計： DIN 40050-9、ISO 20653、JASO D616、QC/T 417.1
GMW3172 6.22.2、V W80101 5.5.2 (IPX9K，高壓噴射試驗)IEC60335.GB4706
二、IPX9K高壓噴水試驗裝置組成：
試驗箱內外箱材質SUS304 不銹鋼，試驗箱內安裝擺桿淋雨噴水裝置和旋轉轉臺，箱體右側裝控制面板、指示燈按鈕、電源開關按鈕等。箱體門采用不銹鋼板門鑲觀察結構，箱體門下面安裝接水槽，旋轉轉臺采用伺服電機無極調速。副箱含IPXX56特征位所需水箱及供水測試系統。
三、IPX9K高壓噴水試驗裝置技術參數：
1. 設備尺寸（內外箱材質 SUS304 不銹鋼）
1.1主箱有效尺寸（mm）：D1000×W1000×H1000
外形尺寸（mm）：D1200×W1500×H1900
2. 每個位置 時間：30s (時間0-240s可以任意設定)
3. 噴水環角度：0°，30°，60°，90°
4. 噴水孔數：4 個
5. 噴水溫度：常溫-85℃
6. 噴水距離：100mm～200mm
7. 噴水壓力：8-10mpa
8. 試樣臺轉速：1～5r/min
9. 試樣臺承重：≤15kg
10.高溫流量計：流量為 14～16 L / min
11.電源：AC380V 50HZ三相五線制
四、箱體要求：
1.照明：高亮度冷光源照明燈
2.觀察窗：多層中空鍍膜玻璃
3.測試孔：可外接測試電源線及信號用 (φ100 )
4.箱門：采用凹凸門結構，硅橡膠條有效密封
五、水壓循環系統
1.水泵：提供有壓力的試驗水源
2.流量計：水流量計量
3.缺水保護設計：補水箱有缺水自動保護，便于操作者及時補充水源
六、控制器主要功能
1.控制程序：自動淋雨噴射控制，自動水循環控制，自動擺管控制
2.模式選擇：程序運行控制模式
3.其他功能：（1）具備屏幕保護裝置
（2）定時功能（自動啟動、自動停止）
（3）RS-485通訊接口
七、IPX9K高壓噴水試驗裝置的報警功能
1.設備在溫度未按時達到設定程序要求的溫度時報警，
2.設備在運行過程中出現異常（過熱、過載等）時報警，
3.試驗箱控制器如果檢測到試驗過程中水壓、水流量和水箱缺水時需要報警，
4.用于設備380V交流電源輸入不正確時，進行缺相保護。
